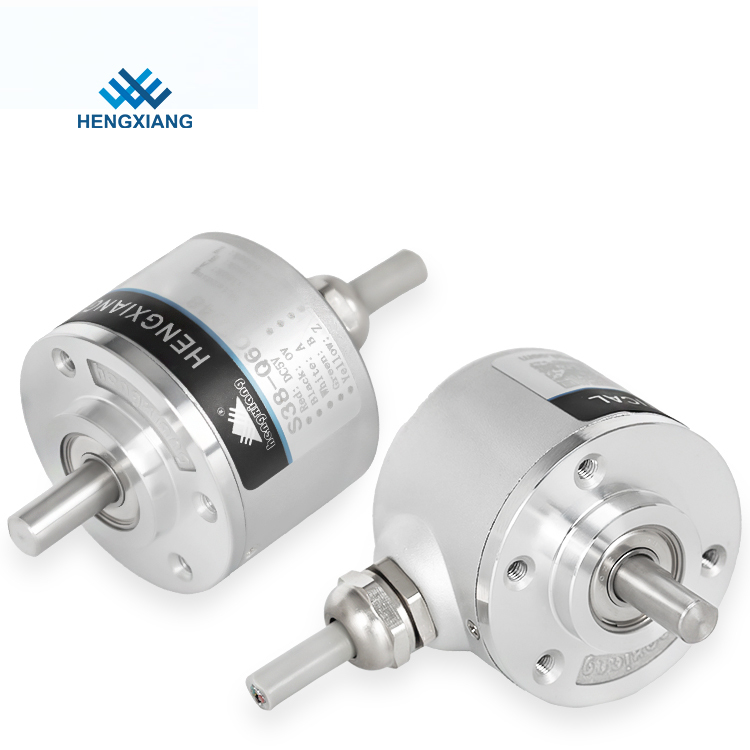

Incremental 6mm solid shaft EBB38B6-P6PR-2000 ppr Push Pull Rotary Encoder

Artımlı 6mm katı mil EBB38B6-P6PR-2000 ppr İtmeli Çekmeli Döner Kodlayıcı

Ürünler - Yüksek Çözünürlüklü Döner Kodlayıcı
  • Vurgulamak

    yüksek hassasiyetli döner kodlayıcı

    ,

    yansıtıcı optik kodlayıcı

  • Ürün adı
    optik döner kodlayıcı
  • Dış çapı
    38MM
  • Çözünürlük
    50ppr(Min) - 16384ppr(Max)
  • Opsiyonel besleme gerilimi
    DC5V ve DC8-30V
  • Üst DEVİR
    5000RPM ;IP65≤3000r rpm
  • tüketim akımı
    100mA MAKS
  • Sertifika
    CE
  • Net ağırlığı
    Yaklaşık 120g (paketle birlikte)
  • Menşe yeri
    SHANGHAI, ÇİN
  • Marka adı
    HENGXIANG
  • Sertifika
    CE,ISO9001
  • Model numarası
    S38 Serisi
  • Min sipariş miktarı
    Sipariş başlatmak için 1 adet kodlayıcı
  • Fiyat
    negotiable
  • Ambalaj bilgileri
    her 1 parça tek karton kutuya doluydu
  • Teslim süresi
    Örnek sipariş için 3-5 iş günü, toplu sipariş için 7-15 iş günü
  • Ödeme koşulları
    D / A, D / P, T / T, Western Union, Kredi Kartı, Master Card, Paypal, vb
  • Yetenek temini
    Yılda 100 bin adet

Artımlı 6mm katı mil EBB38B6-P6PR-2000 ppr İtmeli Çekmeli Döner Kodlayıcı

  • Incremental 6mm solid shaft EBB38B6-P6PR-2000 ppr Push Pull Rotary Encoder
  • Incremental 6mm solid shaft EBB38B6-P6PR-2000 ppr Push Pull Rotary Encoder
  • Incremental 6mm solid shaft EBB38B6-P6PR-2000 ppr Push Pull Rotary Encoder
  • Incremental 6mm solid shaft EBB38B6-P6PR-2000 ppr Push Pull Rotary Encoder
Fiyat Al Şimdi başvurun

Artımlı optik döner kodlayıcı S38 16384 çözünürlük İt-çek çıkış mili çapı 6 mm



Bazı İlgili S38 kodlayıcı model numarası

S38-T6C16384 DC5V

S38-T3N1024 DC5-30V

S38-T3F360 DC12V

S38-T3V512 DC24V

S38-T6E10000C2 DC8-30V

S38-T6C1200 DC5V

S38-T3N2500C20 DC5-12V

S38-T3V4096 DC12-24V

S38-T3F5000 DC8-12V

S38-T6E800 DC24V

S38-T6C900C3 DC5V

S38-T6C16384 DC4.5V



Üretim tarihi

1. 1-10 numune için: 3-5 iş günü

2. 20-50 seri üretim için: 7-10 iş günü

3. 100 adetten fazla, üretim müşterilerle tartışılacak ve zamanında gönderilecek



Artımlı 6mm katı mil EBB38B6-P6PR-2000 ppr İtmeli Çekmeli Döner Kodlayıcı 0



Ürün Bazında Spesifikasyon

ÖĞE PARAMETRELER
Marka HENGXIANG
Enkoder tipi artımlı kodlayıcı
Dış çapı 38mm
Kalınlık 28 mm
Çıkış modu NPN&PNP
  Gerilim çıkışı
  itme-çekme çıkışı
  Fark çıkışı(TTL,HTL,RS422)
Çıkış aşaması Aşama A,B,Z,A-,B-,Z-
çıkış tipi Yandan ve arkadan kablo çıkışı
Koruma sınıfı IP50 ve IP65
Kablo uzunluğu 1000MM
paket Karton kutu
Net ağırlık Yaklaşık 120g (paketle birlikte)
sertifika CE / ISO9001
tüketim akımı 100mA MAKS
En iyi yanıt frekansı 300KHZ
izin verilen dalgalanma ≤3%rms
Yük Gerilimi ≤DC30V
başlangıç ​​torku 4.4X10-3 Nm'den az
intertia anı 1.5x 10-6kg.m2'den az
Mil yükü Radyal 40N;Eksenel 20N



Teknik Teori

Günümüzde çoğu artımlı kodlayıcıda Push-Pull (HTL) veya RS422 (TTL) çıkış sürücüsü bulunur, bunlar Open Collector NPN, Open Collector PNP, Voltage Output gibi eski çıkış devrelerinin çoğunun yerini almıştır.

Totem Direği olarak da bilinen Push-Pull (HTL) devreleri, uygulanan besleme voltajına karşılık gelen bir sinyal seviyesi sağlar.Besleme voltajı tipik olarak 8 ila 30 VDC arasındadır.

Doğru bağlantılarla, RS422 (TTL) devreleri için akımın yönünü sınırlayacak şekilde bağlanan harici bir diyot kullanarak gerçek açık kollektör devrelerini değiştirmek için Push Pull arayüzünü kullanabilirsiniz. besleme gerilimi.İki besleme voltajı aralığı seçilebilir: 4,75 ila 5,5 VDC (açık kollektör çıkış sürücülerini değiştirmek için kullanılabilir) veya 8 ila 30 VDC.Diferansiyel sinyallerin kullanılmasıyla çıkış, RS422 standardına tamamen uygundur.

Diferansiyel çıkışlar, en yüksek frekans tepki kabiliyetine ve en iyi gürültü bağışıklığına sahiptir.Bunu sağlamak için alıcı da bir diferansiyel olmalıdır.

Eski Çıkış Sürücülerinin Değiştirilmesi



Dikkat edilmesi gereken hususlar

1. Güç kaynağı voltajını seçmelisiniz: DC5V veya DC8-30V

2. İçi boş mil kodlayıcıyı seçerseniz yaprak yay plakası model numarasını seçmelisiniz

3. Lütfen gerçekten kullandığınız motor hızını (RPM) belirtin.

4. Başka gereksinimleriniz varsa, lütfen ayrıntılı parametreleri sağlayın



gönderi

1. Ürünler TNT, FedEx, UPS, DHL, EMS, vb. ile gönderilebilir.

2. Yük toplayıcı varsa, gereksinimlerinize göre ekspres seçebilirsiniz.

3. Herhangi bir kurye hesabınız yoksa, sizin için en ucuz ve güvenli ekspresi kontrol edip bulacağız.

4. Fabrikamız çoğu kurye şirketi ile %30 indirime sahiptir, bu nedenle fiyat mümkün olduğunca ucuz olabilir.



paket

Her bir kodlayıcı, koruyucu balonlu tek bir güvenli kartonda paketlenir.

Daha sonra tüm kodlayıcılar, sevkiyatı hazırlamak için daha büyük bir kartona konacaktır.
