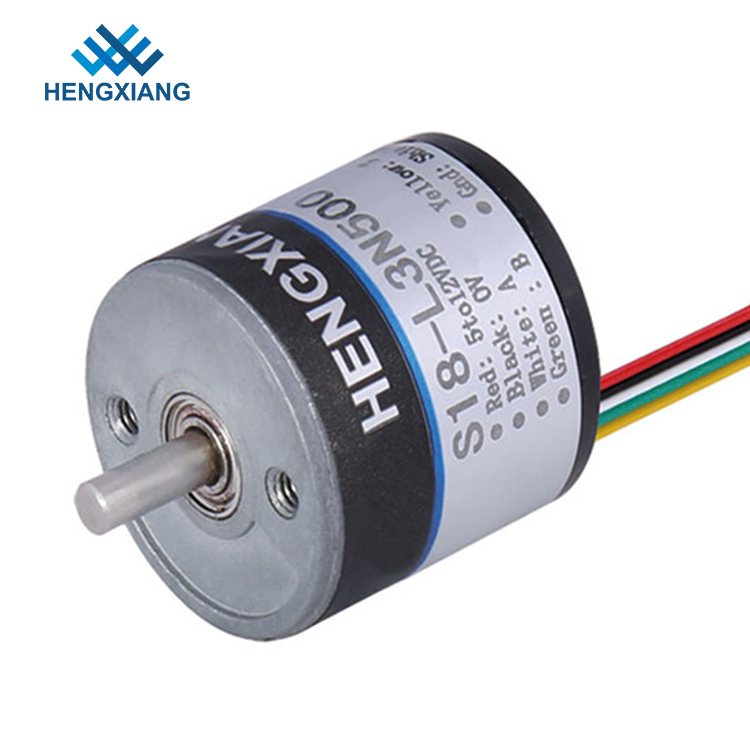

Katı Mil 2.5mm Minyatür Döner Kodlayıcı, ABZ Faz Çözünürlüğü 360 Döner Kodlayıcı
-
Vurgulamak
minyatür optik kodlayıcı
,basit döner kodlayıcı
-
Dış çapı18mm
-
Kalınlığı18mm
-
Katı mil çapı2.5mm
-
Çıkış aşamasıFaz A, B, Z
-
Besleme gerilimiDC5V; DC8-30V
-
Çıkış tipiYandan veya arkadan kablo
-
Çıkış moduKollektör açık devre çıkışı (NPN ve PNP)
-
En iyi yanıt Frekans100kHz Max
-
Menşe yeriŞangay, Çin
-
Marka adıHENGXIANG
-
SertifikaCE,ISO9001
-
Model numarasıS18 döner kodlayıcı
-
Min sipariş miktarı1 adet kodlayıcı ilk
-
Fiyatnegotiable
-
Ambalaj bilgileriher 1 adet kodlayıcı Caton kutu ile doluydu
-
Teslim süresi1-3 iş günü
-
Ödeme koşullarıD / A, D / P, T / T, Western Union, MoneyGram
-
Yetenek teminiYılda 100 bin adet
Katı Mil 2.5mm Minyatür Döner Kodlayıcı, ABZ Faz Çözünürlüğü 360 Döner Kodlayıcı
Dikkat edilmesi gereken konular
1. Güç kaynağı voltajını seçmelidir: DC5V veya DC8-30V
2. içi boş mil kodlayıcı seçtiyseniz yaprak yay plakası model numarası seçmelisiniz
3. Lütfen gerçekte kullandığınız motor hızını (RPM) bildiriniz.
4. Başka gereksinimleriniz varsa, lütfen ayrıntı parametreleri belirtin
Bizim satış noktaları
- Müşterinin teklif sorgusu alındığında hızlı yanıt
- Profesyonel mühendis ekibi, sorunlarınızı her zaman çözmek için
- Kesinlikle sevkiyat öncesi denetim
- Seçilecek çeşitli kodlayıcı modelleri
- Kısa teslim süresi
- Yüksek kalite standardı
S18 artan enkoder Parametre tablosu
| Marka | HENGXIANG |
| Dış boyutlar | Dış çap: 18mm |
| Kalınlık: 18mm | |
| Katı Mil çapı: ⌀2.5mm | |
| çözüm | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800 1000, 1024, 1440; 1600 |
| Çıkış aşaması | Faz A, B, Z |
| Besleme gerilimi | DC5V; DC8-30V |
| Çıkış tipi | Yandan kablo |
| Arkadan kablo | |
| Çıkış modu | Kollektör açık devre çıkışı (NPN ve PNP) |
| Çevre sıcaklığı | Çalışma sıcaklığı: -20 ~ + 80 ° (buzlanma) |
| Depolama sıcaklığı: -25 ~ + 85 ° (buzlanma yapmaz) | |
| Çevresel insanlık | İşletim ve depolama:% 35 ~ 85 BN (yoğuşmasız) |
| En iyi yanıt Frekans | 100kHz Max |
| Titreşim (tahammül) | Genlik 0.75mm, 10-50Hz, X / Y / Z yönü için 1 saat |
| Şok (tahammül) | 49 / m / s2, X, Y, Z yönü için ayrı ayrı üç kez |
| Mil Malzemesi | 304 paslanmaz çelik |
| Kablo uzunluğu | 150mm |
| Kabuk | alüminyum alaşım |
| paket | Karton kutu |
| Net ağırlık | Yaklaşık 20g (paket) |
| belgeleme | CE |
Kodlayıcı Kataloğu
Sipariş edeceğiniz kodlayıcı modelini seçtiyseniz, lütfen doğrudan bize e-posta gönderin veya en son kataloğu almak için çevrimiçi hizmetle iletişime geçin.
Ancak, doğru kodlayıcı model numarası seçmede hala herhangi bir şüpheniz varsa, ilgili kataloğu almak için bizimle iletişime geçmekte özgürsünüz.
Üretim tarihi
Tam ödendikten sonra numune için 3-5 iş günü
Tam ödendikten sonra seri üretim için 7-15 gün
Kodlayıcı Çalışma Yöntemi
Odaklı çoğu artımlı kodlayıcıda Push-Pull (HTL) veya RS422 (TTL) çıkış sürücüsü bulunur, bunlar Open Collector NPN, Open Collector PNP, Voltage Output gibi daha eski çıkış devrelerinin çoğunun yerini almıştır.
Totem Pole olarak da bilinen Push-Pull (HTL) devreleri, uygulanan besleme gerilimine karşılık gelen bir sinyal seviyesi sağlar. Besleme gerilimi tipik olarak 8 ila 30 VDC arasındadır.
Doğru bağlantılarla, gerçek açık kolektör devrelerini değiştirmek için RS422 (TTL) devreleri için akımın yönünü sınırlayacak şekilde bağlanmış bir harici diyot kullanarak Push Pull arabirimini kullanabilirsiniz Besleme gerilimi. İki besleme voltajı aralığı seçilebilir: 4,75 ila 5,5 VDC (açık kollektör çıkış sürücülerini değiştirmek için kullanılabilir) veya 8 ila 30 VDC. Diferansiyel sinyalleri kullanarak çıkış tamamen RS422 standardına uygundur.
Diferansiyel çıkışlar en yüksek frekans tepkisi kabiliyetine ve en iyi gürültü bağışıklığına sahiptir. Bunu sağlamak için alıcı aynı zamanda bir diferansiyel olmalıdır.
Eski Çıkış Sürücülerinin Değiştirilmesi
