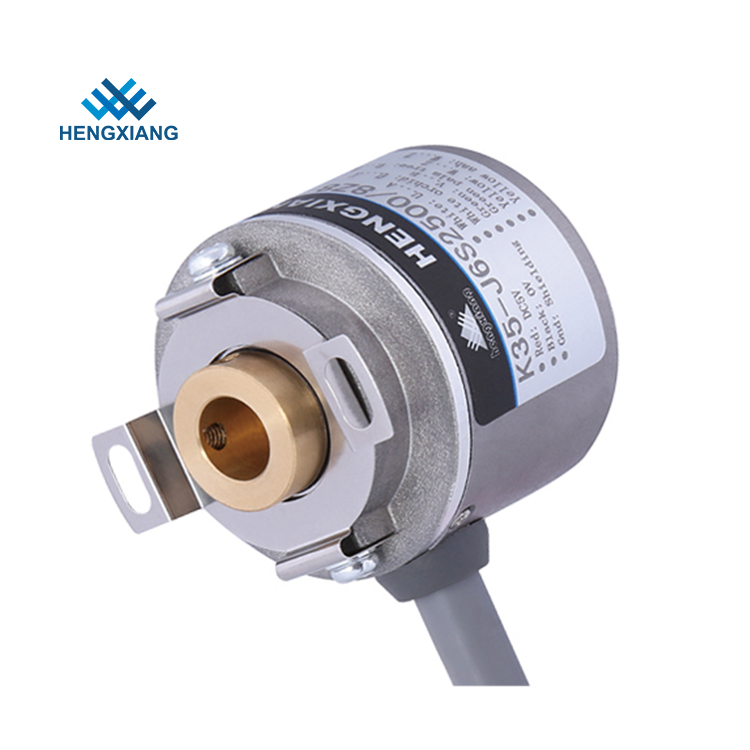

External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

Dış Çap 35mm Minyatür Döner Kodlayıcı K35 Kör Delik 8mm 40mm Yaprak Yay

  • Vurgulamak

    küçük döner kodlayıcı

    ,

    basit döner kodlayıcı

  • Enkoder tipi
    Küçük döner kodlayıcı
  • Dış çapı
    35mm
  • Yükleme boyutu
    40mm (yay plakası 35T40); 29mm (35T29)
  • Çıkış aşaması
    Faz A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
  • İçi boş mil çapı
    6mm, 8mm; 10mm
  • İçi boş mil tipi
    Kör delik
  • Net ağırlık
    Yaklaşık 100g (paket)
  • Sertifika
    CE,ISO9001
  • Menşe yeri
    SHANGHAI, ÇİN
  • Marka adı
    HENGXIANG
  • Sertifika
    CE,ISO9001
  • Model numarası
    K35 İçi boş mil kodlayıcı
  • Min sipariş miktarı
    Sipariş başlatmak için 1 adet kodlayıcı
  • Fiyat
    negotiable
  • Ambalaj bilgileri
    her 1 parça tek karton kutuya doluydu
  • Teslim süresi
    Örnek sipariş için 3-5 iş günü, toplu sipariş için 7-15 iş günü
  • Ödeme koşulları
    D / A, D / P, T / T, Western Union, Kredi Kartı, Master Card, Paypal, vb
  • Yetenek temini
    Yılda 100 bin adet

Dış Çap 35mm Minyatür Döner Kodlayıcı K35 Kör Delik 8mm 40mm Yaprak Yay

Kör delik 8mm dış çap 35mm K35 minyatür döner kodlayıcı 40mm yaprak yay

K35 servo motor kodlayıcısının temel özellikleri

Rulman ömrü: Nominal yükte 1.5x109 devir (2500 RPM'de 100000 saat)

Çevre sıcaklığı: Çalışma: -20 ~ + 80 ° ; depolama: -25 ~ + 90 °

Titreşim (dayanıklı): Genlik 0.75mm, 5-55Hz, ayrı ayrı üç eksen için 2 saat

Çorap (dayanıklı): 490m / s2, X, Y, Z yönü için bireysel olarak 11 ms

Belgelendirme: ce

En İyi REV: 5000 RPM

İşaret oranı:% 45 -% 55

Şaft yükü: Radyal 30N; Eksenel 20N

Bazı İlgili K35 kodlayıcı model numarası

K35-J12C2500 / 8B6 DC5V yay plakası 35T40

K35-J12L2000 / 4B8 DC5V yay plakası 35T29

K35-J3N2500 / 16B10 DC5-12V yay plakası 35T29

K35-J3F1200B6 DC12-24V yay plakası 35T29

K35-J6S2500 / 8B8 DC5V yay plakası 35T29

K35-J6C2000B10 DC5V yay plakası 35T40

K35-J6E720B6 DC8-30V yay plakası 35T29

K35-J12C1000 / 4B8 DC5V yay plakası 35T40

K35-J12L2048 / 6B10 DC5V yay plakası 35T40

Şartname

Öğeler Temel parametreler
Marka HENGXIANG
Enkoder tipi Artımlı kodlayıcı
Dış çapı 35mm
Kalınlık 35mm
Kurulum boyut 40mm (yay plakası 35T40); 29mm (35T29)
İçi boş mil tipi kör delik
İçi boş mil çapı 6mm, 8mm; 10mm
çözüm 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000 oranında 1024, 1200'ü 2000, 2048; 2500; 4096, 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500 / 4, 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Çıkış aşaması Faz A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
Besleme gerilimi DC5V ve DC8 - 30V
Çıkış tipi Yandan kablo
Çıkış modu NPN / PNP (Açık Kollektör Çıkışı)
Voltaj çıkışı
İtme-çekme çıkışı
hat sürücüsü (26LS31) TTL
hat sürücüsü (DC8-30V) HTL
TTL (DC5V) faz ABZ, UVW fazına geri döndü
Koruma sınıfı IP50
Kablo uzunluğu 500mm

Bizim satış noktaları

  • Faydalı Model Patent Belgesi
  • Kendi markası ve eşsiz bir marka
  • Tüm modeller için CE sertifikası
  • İstemi teslim tarihi
  • 100% sevkiyat öncesi tam denetim
  • Yaklaşık 200 ülkeden gelen müşteriler
  • IS09001: 2015 Sertifikası

Enkoder Titreşimi Hakkında

Kodlayıcıya etki eden titreşim her zaman kolayca kolayca nabızlaşır.

Bu yüzden kodlayıcı çalışma yerine daha fazla dikkat etmek zorundayız.

Tur başına ne kadar puls olursa, ızgaraların dar aralıklı darlığı, titreşimle kodlayıcıya cevher etkisi, motor hızı düşük veya hatta durduğunda, kodlayıcı miline veya kodlayıcı kovanına etki eden titreşim ızgara kodunun titreşmesine neden olur, bu şekilde kodlayıcı yanlış gösterebilir Nabız sinyali.
