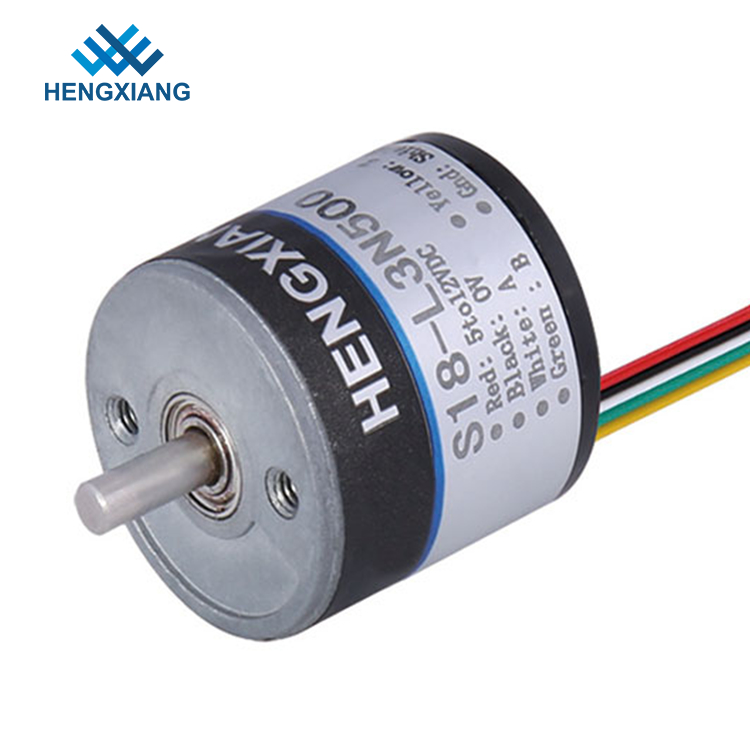

1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor

1600 Çözünürlük S18 Minyatür Rotary Encoder AB Fazlı Minyatür Motor Için NPN Çıkışı

Ürünler - Minyatür Döner Kodlayıcı
  • Vurgulamak

    minyatür optik kodlayıcı

    ,

    basit döner kodlayıcı

  • Dış çapı
    18mm
  • Kalınlığı
    18mm
  • Katı mil çapı
    2.5mm
  • Çıkış aşaması
    Faz A, B, Z
  • Besleme gerilimi
    DC5V; DC8-30V
  • Mil malzemesi
    304 Paslanmaz çelik
  • Çıkış modu
    Kollektör açık devre çıkışı (NPN ve PNP)
  • Net ağırlık
    Yaklaşık 20g (paket)
  • Menşe yeri
    Şangay, Çin
  • Marka adı
    HENGXIANG
  • Sertifika
    CE,ISO9001
  • Model numarası
    S18 mini döner kodlayıcı
  • Min sipariş miktarı
    Sipariş başlatmak için 1 adet kodlayıcı
  • Fiyat
    negotiable
  • Ambalaj bilgileri
    her 1 parça tek karton kutuya doluydu
  • Teslim süresi
    Örnek sipariş için 3-5 iş günü, toplu sipariş için 7-15 iş günü
  • Ödeme koşulları
    D / A, D / P, T / T, Western Union, Kredi Kartı, Master Card, Paypal, vb
  • Yetenek temini
    Yılda 100 bin adet

1600 Çözünürlük S18 Minyatür Rotary Encoder AB Fazlı Minyatür Motor Için NPN Çıkışı

  • 1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor
  • 1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor
Fiyat Al Şimdi başvurun
S18 minyatür döner kodlayıcı AB faz NPN çıkışı 1600 çözünürlük mini boyut mili subminiature motor için 2.5mm

S18 mini enkoder hakkında ürün bilgileri

Enkoder gövdesi kalınlığı 18mm

D şeklinde, sert şaft çapı 2.5mm

Mil uzunluğu 7mm

Kurulum çapı size12mm

Güç kaynağı voltajı 5V veya 8-30V

Devre çıkışı Sinyali: NPN ve PNP

Temel algılama: fotoelektrik

Tur başına darbe: 250ppr-1600ppr

Maksimum motor hızı 5000 devir / dakika

Koruma seviyesi sınıfı IP50

Şerit kablo çıkışı

Detay özellikleri

Marka HENGXIANG
Dış boyutlar Dış çap: 18mm
Kalınlık: 18mm
Katı Mil çapı: ⌀2.5mm
çözüm 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800 1000, 1024, 1440; 1600
Çıkış aşaması Faz A, B, Z
Besleme gerilimi DC5V; DC8-30V
Çıkış tipi Yandan kablo
Arkadan kablo
Çıkış modu Kollektör açık devre çıkışı (NPN ve PNP)
Çevre sıcaklığı Çalışma sıcaklığı: -20 ~ + 80 ° (buzlanma)
Depolama sıcaklığı: -25 ~ + 85 ° (buzlanma yapmaz)
Çevresel insanlık İşletim ve depolama:% 35 ~ 85 BN (yoğuşmasız)
En iyi yanıt Frekans 100kHz Max
En iyi devir 5000rpm
Koruma sınıfı IP50
Tüketim akımı 50mA Max
Yükselme / Düşme süresi 100nsn Max
Şaft yükü Radiel: 2N; Eksenel: 2N
Titreşim (tahammül) Genlik 0.75mm, 10-50Hz, X / Y / Z yönü için 1 saat
Şok (tahammül) 49 / m / s2, X, Y, Z yönü için ayrı ayrı üç kez
Mil Malzemesi 304 paslanmaz çelik
Kablo uzunluğu 150mm

Enkoder prensibi

Mekanik derece, şaftın derece olarak gerçek dönüşüdür. Elektriksel derece elektriksel sinyaller için kullanılır. Bir alternatif voltaj / akım döngüsünü tamamlamak için gereken zaman 360 elektrik derecesi (el °) olarak tanımlanır. Artımlı kodlayıcılar için, bir döngü bir tam darbeye eşittir. Belirli bir PPR ile, herhangi bir artan enkoder için elektrik derecesi mekanik dereceye dönüştürülebilir.

Her 90 saniyede bir artımlı enkoder “A” veya “B” çıkışında bir sayı olarak yorumlanabilecek yükselen veya düşen bir kenar oluşturur. Bir kodlayıcı 1000 PPR verirse, bir sayaç 4000 sayıyı yorumlayabilir (her darbe için 4 sayı).

paket

Her bir enkoder, koruyucu balonu olan tek bir güvenli kartona paketlenir.

Ardından, tüm kodlayıcılar gönderimi hazırlamak için daha büyük bir kartona konur.

Fabrikamız hakkında

  • "HENGXIANG" kodlayıcısının kendi markası
  • ISO9001: 2000 Kalite Yönetim Sistemi Belgesi ve CE Belgesine Sahiptir.
  • Buluş patentleri beş ve faydalı model patentleri beş
  • Shanghai Yeni ve Yüksek Teknoloji Başarılar Dönüşüm Projesi geçti.
  • Hedefimiz: Müşterinin ihtiyacını karşılamak, sosyal değer yaratmak, müşterilere özenle hizmet vermek ve kazan-kazan elde etmek.
  • Şangay şehrinde bulunan
  • 20-30 deneyimli işçi

Sipariş vermeden önce enkoderler veya fabrikamız hakkında soru

S: Fabrikanız nerede?

A: fabrikamız Şangay Şehri üzerinde bulunmaktadır.

S: Fabrikanızı ziyaret edebilir miyim?

C: Evet, uygunsa fabrikamızı ziyaret etmenizi bekliyoruz.

S: Teslim süresi ne kadardır?

A: Genellikle 3 iş günü örnek için, seri üretim için 7-15 gün,

Üretim tarihi sipariş miktarına göredir.

S: Kodlayıcı ürünlerinizin en yüksek çözünürlüğü nedir?

A: En yüksek çözünürlük 80000ppr, daha fazla bilgi için bize e-posta gönderebilirsiniz.

S: Kodlayıcınız özelleştirilebilir mi?

A: Evet, kodlayıcı gereksinimlerinize göre özelleştirilebilir,

S: Enkoder ürününüzü göndermeden önce test ediyor musunuz?

C: Evet, cihazınızda iyi çalıştığından emin olmak için göndermeden önce her parçayı% 100 test ve inceliyoruz.
