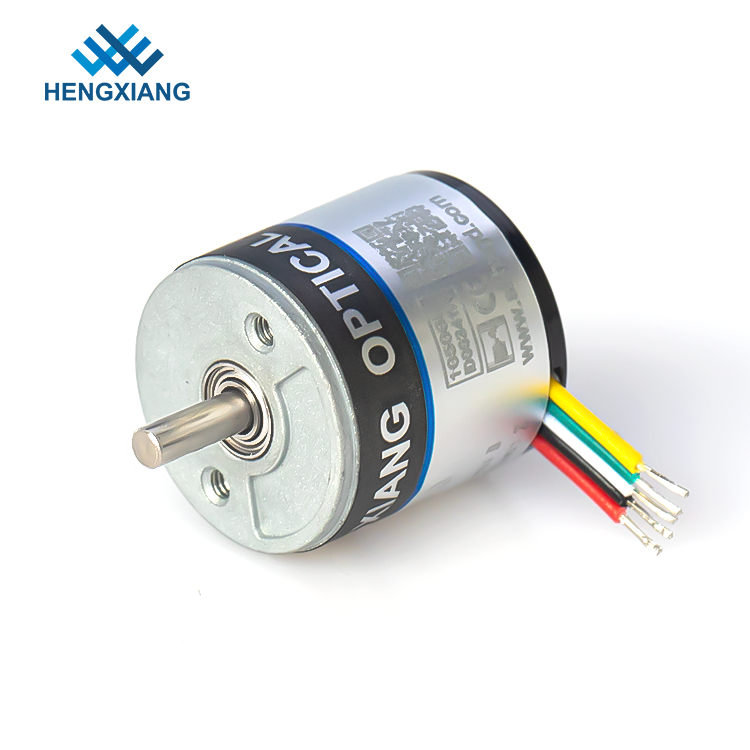

S18 minyatür döner kodlayıcı AB fazı NPN çıkışı Subminiature motor için 1600 çözünürlük
Ürün Açıklaması
S18 mini kodlayıcının ürün temel bilgileri
Enkoder gövdesinin kalınlığı 18 mm
D şeklinde sağlam şaft çapı 2,5 mm
Mil uzunluğu 7mm
Kurulum çapı size12mm
Güç kaynağı voltajı 5V veya 8-30V
Devre çıkışı Sinyali: NPN & PNP
Temel algılama: fotoelektrik
Tur başına darbe: 250ppr-1600ppr
Maksimum motor hızı 5000 rpm
Koruma seviyesi sınıfı IP50
Şerit kablo çıkışı
Şartname
Ürün adı |
S18 minyatür döner kodlayıcı AB fazı NPN çıkışı Subminiature motor için 1600 çözünürlük |
Marka |
HENGXIANG |
Kodlayıcı Tipi | Artımlı kodlayıcı |
Dış boyutlar |
Dış çap: 18mm Kalınlık: 18mm Katı Mil çapı: ⌀2.5mm |
çözüm |
36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ; 720 ; 800 ; 1000; 1024 ; 1440; 1600 |
Çıkış aşaması |
Aşama A, B, Z |
Besleme gerilimi |
DC5V ve DC8–30V |
Çıkış tipi |
Kablo yandan dışarı Arkadan kablo çıkışı |
Çıkış modu |
Kollektör açık devre çıkışı (NPN & PNP) |
Çevre sıcaklığı |
Çalışma sıcaklığı: -20 ~ + 80 ° (Buzlanmasız) Depolama sıcaklığı: -25 ~ + 85 ° (Buzlanmasız) |
Çevresel insanlık |
Çalıştırma ve saklama:% 35 ~ 85 bağıl nem (yoğuşmasız) |
En iyi yanıt Sıklığı |
100kHz Maks. |
En İyi Rev |
5000 dev / dak |
Koruma sınıfı |
IP50 |
Tüketim akımı |
50mA Max |
Yükselme / Düşme zamanı |
100nsec Maks. |
Mil Yükü |
Radiel: 2N;Eksenel: 2N |
Titreşim (tahammül) |
Genlik 0.75 mm, 10-50 Hz, X / Y / Z yönü için 1 saat ayrı ayrı |
Şok (tahammül) |
49 / m / s2, ayrı ayrı X, Y, Z yönü için üç kez |
Mil Malzemesi |
304 paslanmaz çelik |
Kablo uzunluğu |
150 mm |
Sertifikasyon | CE |
Enkoder prensibi
Mekanik derece, milin derece cinsinden gerçek dönüşüdür.Elektrik derecesi, elektrik sinyalleri için kullanılır.Bir alternatif gerilim / akım döngüsünü tamamlamak için gereken süre 360 elektrik derece (el °) olarak tanımlanır.Artımlı kodlayıcılar için bir döngü, bir tam darbeye eşittir.Belirli bir PPR ile elektrik derecesi, herhangi bir artımlı kodlayıcı için mekanik dereceye dönüştürülebilir.
Her 90 ° 'de bir artımsal kodlayıcı, "A" veya "B" çıkışında sayı olarak yorumlanabilen yükselen veya alçalan bir kenar verir.Bir enkoder 1000 PPR çıktı verirse, bir sayaç 4000 sayımı yorumlayabilir (her darbede 4 sayım).
Paket
Her bir kodlayıcı, koruyucu balonlu tek bir güvenli karton kutuya paketlenmiştir.
Ardından tüm kodlayıcılar, sevkiyatı hazırlamak için daha büyük bir kartona konulacaktır.
Fabrikamız Hakkında
Sipariş vermeden önce enkoderler veya fabrikamız hakkında soru
S: Fabrikanız nerede?
C: Fabrikamız Şangay şehrinde bulunuyor.
S: Fabrikanızı ziyaret edebilir miyim?
C: Evet, uygunsa fabrikamızı her zaman ziyaret etmenizi bekliyoruz.
S: Teslimat süreniz ne kadardır?
A: Genellikle numune için 3 iş günü, seri üretim için 7-15 gün,
Üretim tarihi sipariş miktarına göredir.
S: Kodlayıcı ürünlerinizin en yüksek çözünürlüğü nedir?
C: En yüksek çözünürlük 80000ppr'dir, daha fazla bilgi için bize e-posta gönderebilirsiniz.
S: Kodlayıcınız özelleştirilebilir mi?
C: Evet, kodlayıcımız ihtiyaçlarınıza göre özelleştirilebilir,
S: Kodlayıcı ürününüzü sevkiyattan önce test ediyor musunuz?
C: Evet, cihazınızda iyi çalıştığından emin olmak için göndermeden önce her parçayı% 100 test edip inceliyoruz.
