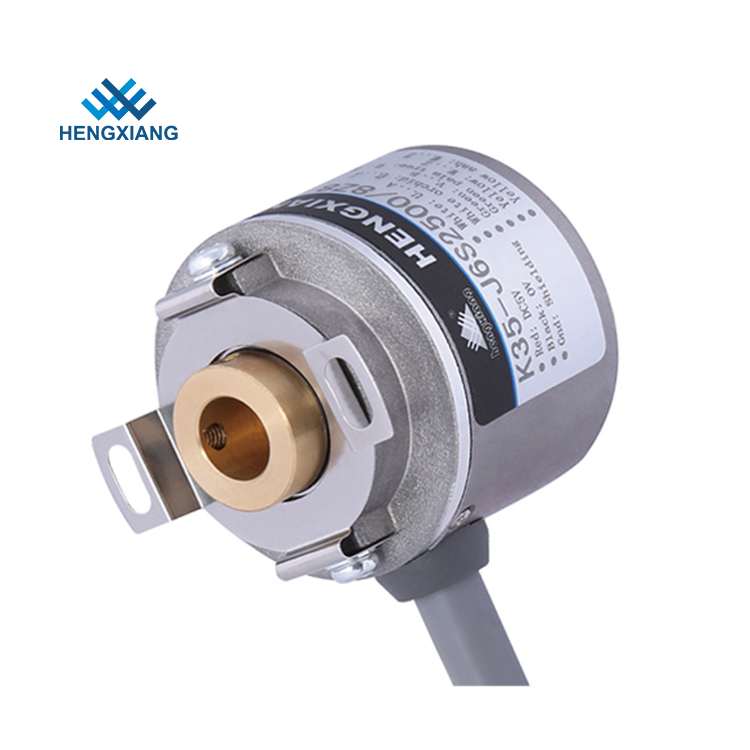

İçi boş mil artımsal kodlayıcı K35 kör delik kodlayıcı dış çap 35mm 1000ppr
Bazı K35 kodlayıcı parça numarası
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500 / 8
K35-J12E2500 / 6
K35-J4E1200
K35-J3V720
K35-J12C1024 / 8 DC5V
K35-J3NH1000
K35 servo motor kodlayıcı için şartname
Öğeler | Temel parametreler |
Marka | HENGXIANG |
Kodlayıcı türü | Artımlı kodlayıcı |
Dış çapı | 35 mm |
Kalınlık | 35 mm |
Kurulum boyutu | 40 mm (yay plakası 35T40);29 mm (35T29) |
İçi boş mil tipi | kör delik |
İçi boş mil çapı | 6 mm, 8 mm; 10 mm |
çözüm | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600;1000; 1024; 1200; 2000; 2048; 2500;4096; 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6 ; 1024/8 ; 2000/4 ; 2000/6 ; 2000/8 ; 2048/4 ; 2048/6; 2048/8 ; 2500 / 4 ; 2500/6 ; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Çıkış aşaması | Aşama A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
Besleme gerilimi | DC5V ve DC8–30V |
İzolasyon gücü | AC500V 60s |
Yalıtım direnci | 10 milyon |
GND | kodlayıcıya bağlanmayın |
Boşluk oranına işaretleyin | % 45 ila% 55 |
başlangıç torku | 5,9x 10-3 Nm'den az |
Intertia anı | 1x 10-6kg.m2'den az |
Mil yükü | Radyal 30N;Eksenel 20N |
En İyi REV | 5000RPM |
Rulman ömrü | Nominal yükte 1,5x109 devir (2500 RPM'de 100000 saat) |
Çevre sıcaklığı | Çalışma: -20 ~ + 80 ° ; depolama: -25 ~ + 90 ° |
Çevresel nem | Çalışma ve saklama:% 35-85 BN (yoğunlaşmayan) |
Titreşim (tahammül) | Genlik 0.75mm, 5-55Hz, üç eksen için ayrı ayrı 2 saat |
Çorap (tahammül) | 490m / s2, 11 ms ayrı ayrı X, Y, Z yönü için üç kez |
Kabuk malzemesi | döküm alüminyum |
Sertifikasyon | CE |
paket | Karton kutu |
Net ağırlık | Yaklaşık 100g (paketli) |
Ösenr avantaj
· 18 yılı aşkın enkoder üretim tecrübesi
· 20 yılı aşkın tecrübeli mühendisler
· Profesyonel çalışma ekibi
· Yüksek kalite standardı
Hızlı Yanıt süresi
· Faydalı Model Patent Belgesi
· Kendi markası ve benzersiz markası
· Tüm modeller için CE sertifikası
· Hızlı teslimat tarihi
· Sevkiyat öncesi% 100 tam denetim
Factory Encoder Üretim Yeteneği
Aylık 5000 adet
-------- Üretim Hattı Kapasitesi
Yılda 50000 parça
-------- Üretilen Fiili Birimler (Önceki Yıl)
Payment terimler:
1. T / T, western union, kredi kartı, Paypal, vb.
2. Ödeme alındıktan sonra 3-5 iş günü
3. Kodlayıcılar hazır olduktan sonra gönderilecektir
Dikkat edilmesi gereken konular
1. Güç kaynağı voltajını seçmelisiniz: DC5V veya DC8-30V
2. İçi boş mil kodlayıcı seçerseniz yaprak yaylı plaka model numarasını seçmelisiniz
3. Lütfen gerçekten kullandığınız motor hızını (RPM) belirtin
4. Başka gereksinimleriniz varsa, lütfen ayrıntı parametresini sağlayın
