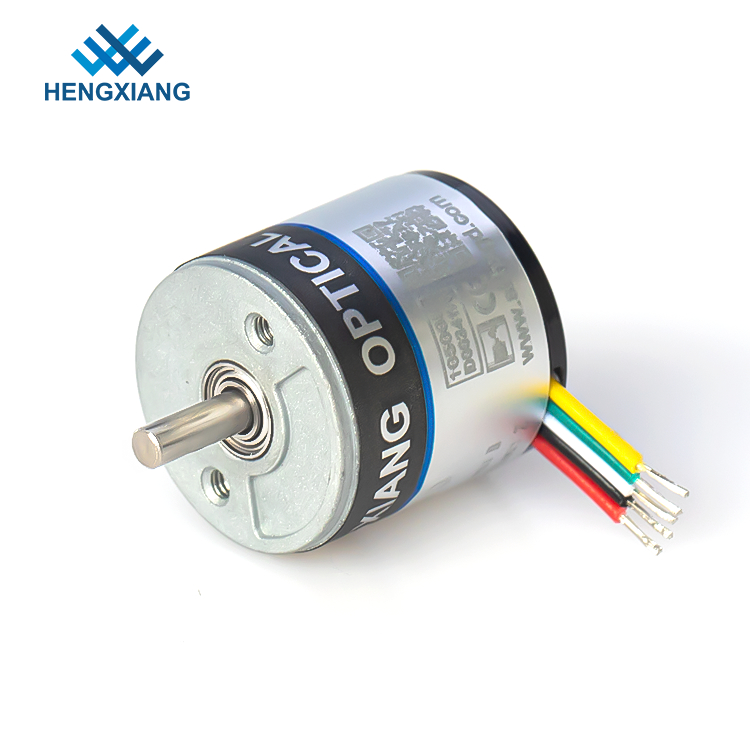

DC24V  1600 Ppr Optical Rotary Encoders Aluminium Alloy Shelled

DC24V 1600 Ppr Optik Döner Kodlayıcılar Alüminyum Alaşım Kabuklu

  • Vurgulamak

    1600 ppr Optik Döner Kodlayıcılar

    ,

    DC24V Optik Döner Kodlayıcılar

    ,

    1600 ppr optik şaft kodlayıcılar

  • Menşe yeri
    ŞANGAY, ÇİN
  • tip
    Döner kodlayıcı
  • çözüm
    1600ppr'ye kadar
  • Çıktı
    N-
  • kablo uzunluğu
    150 mm (şerit kablo)
  • Koruma seviyesi
    IP50
  • Çıkış fazı
    A, B, Z
  • En iyi yanıt frekansı
    100kHz
  • Menşe yeri
    Şangay, Çin
  • Marka adı
    Hengxiang
  • Sertifika
    CE,ISO9001
  • Model numarası
    S18
  • Min sipariş miktarı
    1 parça
  • Fiyat
    Consult us
  • Ambalaj bilgileri
    her 1 parça tek karton kutuya paketlendi
  • Teslim süresi
    Örnek sipariş için 3-5 iş günü, toplu sipariş için 7-15 iş günü
  • Ödeme koşulları
    L / C, D / A, D / P, T / T, Western Union, MoneyGram
  • Yetenek temini
    Yılda 100 bin parça

DC24V 1600 Ppr Optik Döner Kodlayıcılar Alüminyum Alaşım Kabuklu

En iyi fiyat Artımlı Optik Döner Kodlayıcı S18 DC5-24V 1600ppr'ye kadar




Üretim parametreleri

Marka HENGXIANG
Dış boyutlar Dış çap: 18mm
Kalınlık: 18mm
Katı Mil Çapı: ⌀2.5mm
Çözünürlük 36;50;60;100;200;250;256;300;360;400;500;512;720;800;1000;1024;1440;1600
Çıkış aşaması Faz A,B,Z
Besleme gerilimi DC5V ;DC8-30V
çıkış türü Kablo, yandan
Arkadan kablo çıkışı
Çıkış modu Kollektör açık devre çıkışı(NPN &PNP)
Çevre sıcaklığı Çalışma sıcaklığı: -20~+80° (Buzlanmaz)
Depolama sıcaklığı: -25~+85° (Buzlanmaz)
Çevresel insanlık Çalıştırma ve saklama: %35~85RH (yoğuşmasız)
En Yüksek Rezonans Frekansı 100kHz Maks
Üst Devir 5000rpm
Koruma sınıfı IP50
tüketim akımı 50mA Maks
Yükselme/Düşme zamanı 100nsn Maks
Mil Yükü Radyal: 2N;Eksenel: 2N
Titreşim(dayanma) X/Y/Z yönü için ayrı ayrı 0.75mm,10-50Hz,1 saat genlik
Şok (dayanma) 49/m/s2, X,Y,Z yönü için ayrı ayrı üç kez
Mil Malzemesi 304 paslanmaz çelik
Kablo uzunluğu 150 mm
Kabuk Alüminyum alaşımı
paket Karton kutu
Net ağırlığı Yaklaşık 20g (paketle birlikte)
sertifika CE



Enkoder prensibi
Artımlı bir döner kodlayıcı, Devir başına belirli bir miktarda Darbe üretir.Bu PPR numarası ne kadar yüksek olursa, her darbe arasındaki açı o kadar küçük olur.Bu PPR numarası, sıradan artımlı kodlayıcılar için sabittir.Programlanabilir artımlı enkoderler, bir yazılım değişikliği ile bu değeri istenilen sayıya ayarlayabilir.
Günümüzde çoğu artımlı kodlayıcı, Push-Pull (HTL) veya RS422 (TTL) çıkış sürücüsüne sahiptir, bunlar Open Collector NPN, Open Collector PNP, Voltaj Çıkışı gibi eski çıkış devrelerinin çoğunun yerini almıştır.
Totem Direği olarak da bilinen Push-Pull (HTL) devreleri, uygulanan besleme voltajına karşılık gelen bir sinyal seviyesi sağlar.Besleme voltajı tipik olarak 8 ila 30 VDC arasındadır.

Doğru bağlantılarla, RS422 (TTL) devreleri için akımın yönünü sınırlayacak şekilde bağlanan harici bir diyot kullanarak gerçek açık kollektör devrelerini değiştirmek için Push Pull arayüzünü kullanabilirsiniz. besleme gerilimi.İki besleme voltajı aralığı seçilebilir: 4,75 ila 5,5 VDC (açık kollektör çıkış sürücülerini değiştirmek için kullanılabilir) veya 8 ila 30 VDC.Diferansiyel sinyallerin kullanılmasıyla çıkış, RS422 standardına tamamen uygundur.

Üretim tarihi
1. 1-10 numune için: 3-5 iş günü
2. 20-50 seri üretim için: 7-10 iş günü
3. 100 adetten fazla, üretim müşterilerle tartışılacak ve zamanında gönderilecek

Paçıklama terimler:
1. T/T, western union, kredi kartı, Paypal, vb.
2. Ödeme alındıktan sonra 3-5 iş günü
3. Kodlayıcılar hazır olduğunda sevk edilecektir

gönderi
Ürünler TNT, FedEx, UPS, DHL, EMS vb. ile gönderilebilir.
Yük toplayıcı varsa gereksinimlerinize göre ekspres seçebilirsiniz
Herhangi bir kurye hesabınız yoksa, sizin için en ucuz ve güvenli ekspresi kontrol edip bulacağız.
Fabrikamız çoğu kurye şirketi ile %30 indirime sahiptir, bu nedenle fiyat mümkün olduğunca ucuz olabilir.


Daha fazla bilgi
Fabrikamız veya ürünlerimiz hakkında daha fazla bilgi arıyorsanız, lütfen bizimle iletişime geçin veya hemen bize e-posta gönderin, size en kısa sürede cevap vereceğiz.
