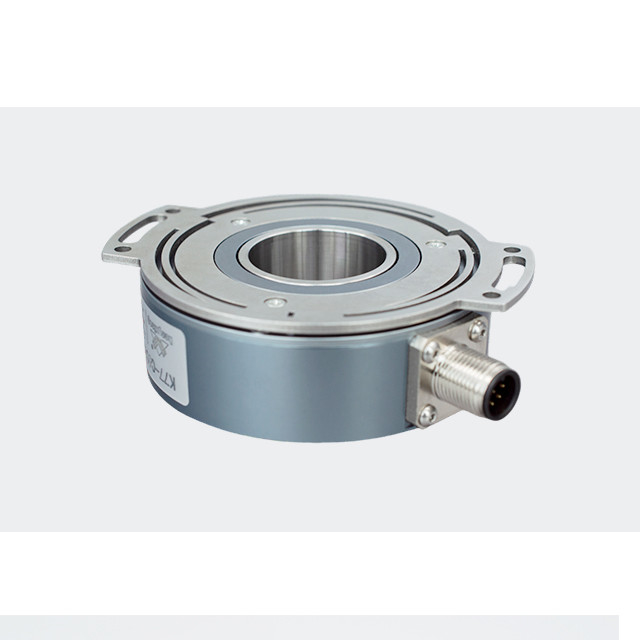

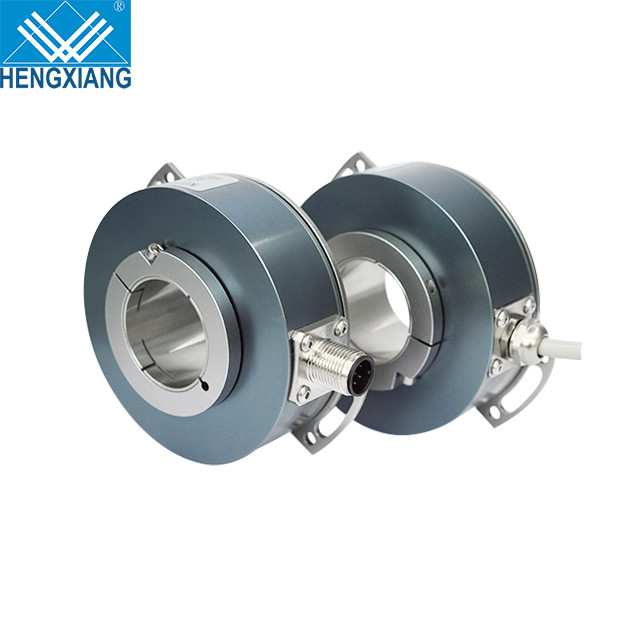

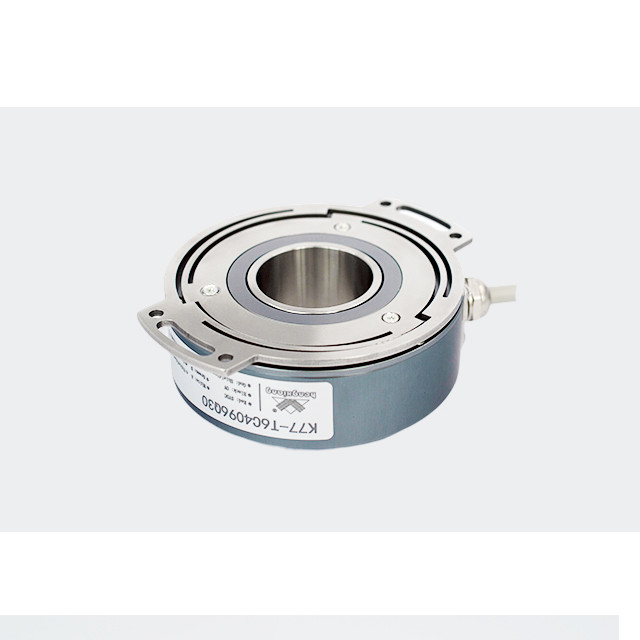

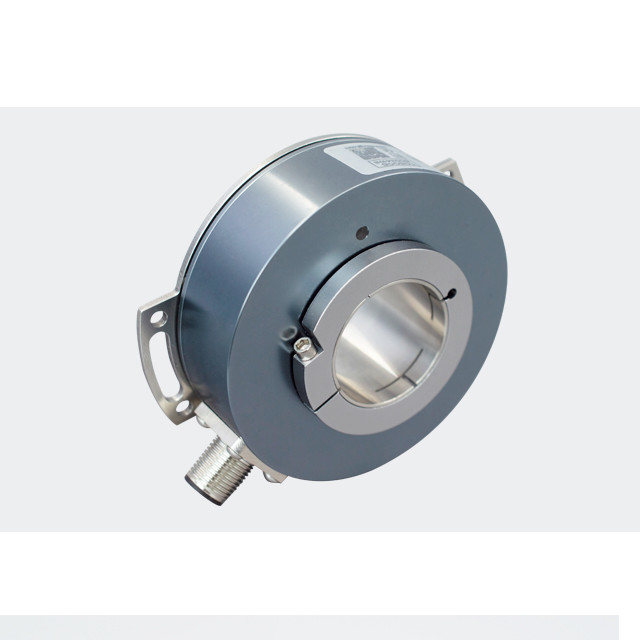

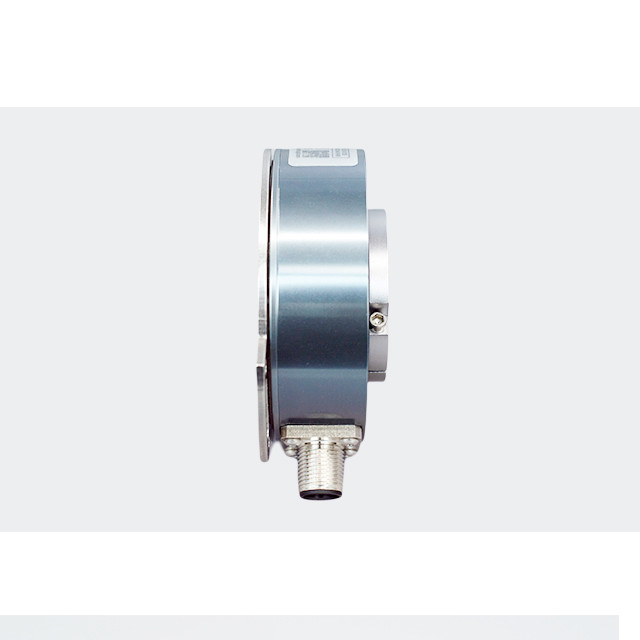

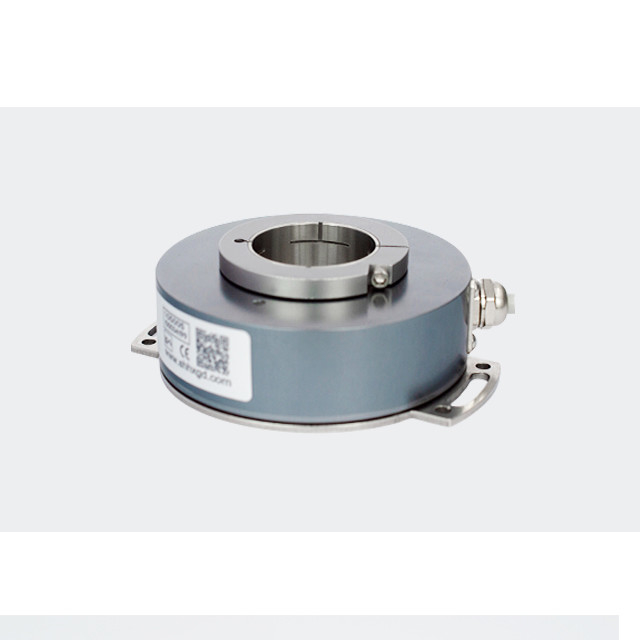

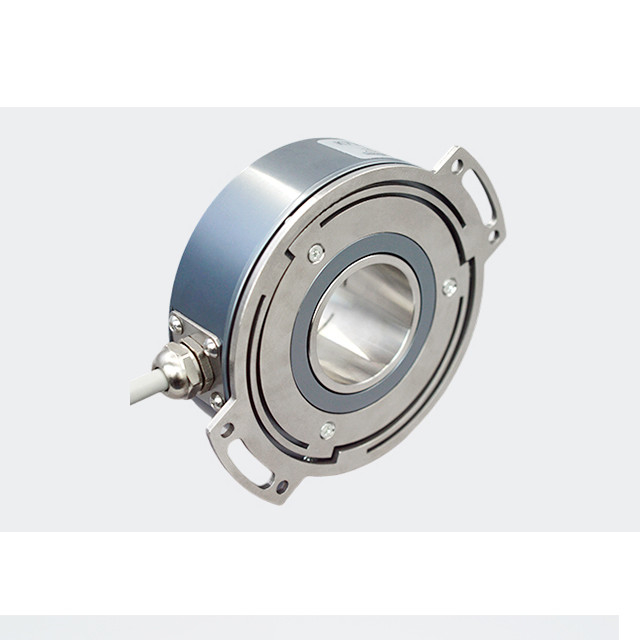

K77 IP65 yüksek çözünürlüklü özelleştirilmiş 65536ppr artımlı kodlayıcı hengxiang motor mekanik endüstrisi
Kodlayıcı tanımı:
Dönme yer değiştirmesini bir dizi dijital darbe sinyaline dönüştüren bir döner sensördür, bu darbeler açısal yer değiştirmeyi kontrol etmek için kullanılabilir, eğer enkoder bir dişli çubuğu veya vida vidası ile birleştirilirse, lineer ölçmek için de kullanılabilir yer değiştirme.
1. Özellik: K77özelleştirme hartımlı enkoder, resolukurulum/kurulum/şaft özelleştirilebilir.Daha fazla bilgi için lütfen satışa danışın.
2.Başvuru: Motor, CNC ve diğer endüstriyel otomasyon alanı.
3. Önemli parametre: Çözünürlük65536ppr, yüksek koruma sınıfıIP65
|
Öğeler
|
Temel parametreler
|
|
Kodlayıcı tipi
|
artımlı kodlayıcı
|
|
Marka
|
HENGXIANG
|
|
Dış çapı
|
77 mm
|
|
Kalınlık
|
31mm
|
|
Kurulum boyutu
|
R85mm(yay plakası 77B85)
|
|
İçi boş mil tipi
|
delikten
|
|
İçi boş mil çapı
|
25 mm, 30 mm
|
|
Çözünürlük
|
500;512;1000;1024;2000;2048;2500;
|
|
4000;4096;5000;8000;8192;10000ppr
|
|
Çıkış aşaması
|
Faz A+,B+,Z+,A-,B-,Z-
|
|
Besleme gerilimi
|
DC5V;DC8-30V
|
|
çıkış tipi
|
Radyal soket (M12, 8 pimli erkek konnektör);Radyal kablo
|
|
Çıkış modu
|
NPN(Açık Kollektör Çıkışı)
|
|
İtme-çekme çıkışı
|
|
hat sürücüsü (26LS31, DC5V) TTL
|
|
hat sürücüsü (26C31, DC5V) TTL
|
|
hat sürücüsü (DC8-30V) HTL
|
|
tüketim akımı
|
100mA MAKS
|
|
En yüksek yanıt sıklığı
|
100 KHZ
|
|
İzin verilen dalgalanma
|
≤3% rms
|
|
Yük Gerilimi
|
≤DC30V
|
|
GND
|
kodlayıcıya bağlanma
|
|
İşaretle Boşluk oranı
|
%45 ila %55
|
|
başlangıç torku
|
80x 10-3 Nm'den az
|
|
geçiş anı
|
100x 10-6kg.m2'den az
|
|
Şaft yükü
|
Radyal 70N;eksenel 50N
|
|
En iyi REV
|
3000 devir;IP65
|
|
Rulman ömrü
|
Nominal yükte 1,5x109 devir (2500 RPM'de 100000 saat)
|
|
çevre sıcaklığı
|
Çalıştırma:-20 ～+85°；depolama:-25 ～+90°
|
|
çevresel nem
|
Çalıştırma ve saklama: %35-85 BN (yoğuşmasız)
|
|
Titreşim (dayanma)
|
Genlik 1.52mm,5-55Hz,3 eksen için ayrı ayrı 2 saat
|
|
Çorap (dayanmak)
|
1960m/s2 ,11 ms üç kez X,Y,Z yönü için ayrı ayrı
|
|
Şaft Malzemesi
|
Paslanmaz çelik
|
|
Kabuk malzemesi
|
Dia dökme alüminyum
|
|
Kablo uzunluğu
|
1000mm
|
|
Koruma sınıfı
|
IP65
|
|
Kablo uzunluğu
|
1M (kablo uzunluğu uygun şekilde eklenebilir
|
|
|
gerektirir, ancak bireysel olarak ödemeye ihtiyaç duyar)
|
|
Sertifikasyon
|
CE
|
|
paket
|
Karton kutu
|
|
Net ağırlık
|
Yaklaşık 500g (paketle birlikte)
|
ShanghaiHengxiangOptical Electronics Co.,Ltd, Çin'in uluslararası bir şehri olan Şangay'da 2001 yılında kurulmuş olup, optik, mekanik ve elektronik tasarımı entegre eden araştırma ve üretim, varlık sağlayan profesyonel bir yüksek teknoloji üretim şirketidir.Şimdi enkoder üretiminin birincil ardışık düzenini bitirdik.Uzun yıllar geliştirildikten sonra, döner kodlayıcılar artık 10 seriye ve 100'den fazla türe sahiptir ve her ikisi de dünya çapında popüler bir şekilde satılmaktadır.Döner kodlayıcılarımız, Ofis ekipmanları, Su koruma ekipmanları, Elektrik ekipmanları, Tekstil makineleri, Marangoz makineleri, Enjeksiyon makineleri, Vulkanize ekipman, Tıbbi cihaz, CNC makinesi, Metalurji makinesi, Baskı makineleri, test makinesi, Asansör gibi otomasyon alanında yaygın olarak kullanılmaktadır. Servo motor, Paketleme makinesi vb. ve müşterilerden güven ve yüksek itibar kazanmıştır."HengXiang" marka kodlayıcı, ISO9001:2000 Kalite Yönetim Sistemi Belgesi ve CE Belgesine sahiptir, ayrıca kendi buluş patentlerimiz beş ve faydalı model patentlerimiz beştir, ayrıca Şangay Yeni ve Yüksek Teknoloji Başarıları Dönüşüm Projesini de geçtik.Hedefimiz: Müşterinin İhtiyacını Karşılamak, Sosyal Değer Yaratmak, Müşterilere Özenle Hizmet Vermek ve Kazan-Kazan Elde Etmek."HengXiang" marka ürünleri incelemek ve özelleştirmek için tüm müşterilerimize şirketimizi ziyaret etmeye içtenlikle hoş geldiniz.
S: MOQ'unuz nedir?
A: 1 adet
S: Kodlayıcınızı nasıl sipariş edebilirsiniz?
C: Bizimle iletişime geçin veya bize e-posta gönderin, size en kısa sürede cevap vereceğiz.
S: Fabrika mısınız yoksa ticaret şirketi misiniz?
C: markamızla %100 fabrikayız.
S: markanız nedir?
C: HENGXIANG
S: Ülkemize ürün gönderebilir misiniz?
C: Evet, lütfen varış noktanızı ve posta kodunuzu bildirin, navlun bedelini hemen kontrol edeceğiz.
S: En son fiyat nasıl alınır?
A: Bizimle iletişime geçin ve bana kodlayıcı model seçimini söyleyin.
S: Doğru kodlayıcı modeli nasıl seçilir?
C: Doğru kodlayıcı modeli, farklı uygulamalara ve parametrelere dayalıdır, varsa teknik destek için bizimle iletişime geçebilirsiniz.
herhangi bir sorgu.
S: Teknik destek sunuyor musunuz?
C: Evet, tüm şüphelerinizi çözebilecek profesyonel teknisyenimiz var.
S: fabrika bir numune sunabilir mi?
A: evet, örnek sağlanabilir.
S: Bir numune için nasıl ödeme yapılır?
A: Şu anda fabrikamız T/T, Kredi kartı, Paypal, Western Union veya nakit kabul etmektedir. S: Fabrikanızı ziyaret edebilir miyim?
C: Evet, uygunsa fabrikamızı istediğiniz zaman ziyaret etmenizi bekliyoruz.
S: Teslim süreniz ne kadar?
A: numune için genellikle 3 iş günü, seri üretim için 7-15 gün,
Üretim tarihi sipariş miktarına göredir.
