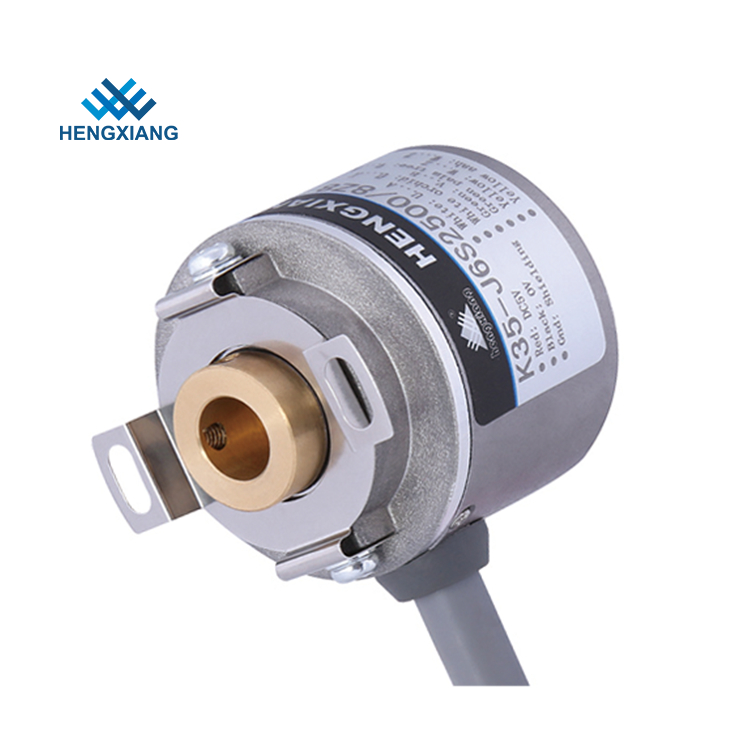

Artımlı sinyaller ERN1123 200001L70-FU yedek K35 içi boş mil kodlayıcı TTL Entegre Rulmanlı Döner Kodlayıcı
Bazı K35 kodlayıcı parça numarası
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000
K35 servo motor kodlayıcı için özellikler
Öğeler | Temel parametreler |
Marka | HENGXIANG |
Enkoder tipi | artımlı kodlayıcı |
Dış çapı | 35 mm |
Kalınlık | 35 mm |
Kurulum boyutu | 40 mm (yay plakası 35T40);29mm(35T29) |
İçi boş mil tipi | kör delik |
İçi boş mil çapı | 6 mm, 8 mm; 10 mm |
Çözünürlük | 30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;2048;2500;4096;5000 |
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;2048/4;2048/6;2048/8;2500/ 4;2500/6;2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8 | |
çıkış aşaması | Faz A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
Besleme gerilimi | DC5V ve DC8--30V |
Yalıtım gücü | AC500V 60'lar |
Yalıtım direnci | 10MΩ |
GND | kodlayıcıya bağlanma |
İşaretle Boşluk oranı | %45 ila %55 |
başlangıç torku | 5,9x 10-3 Nm'den az |
intertia anı | 1x 10-6kg.m2'den az |
mil yükü | Radyal 30N;Eksenel 20N |
Üst DEVİR | 5000 devir/dakika |
Rulman ömrü | Nominal yükte 1,5x109 devir (2500 RPM'de 100000 saat) |
Çevre sıcaklığı | Çalışma:-20 ~+80°;depolama:-25 ~+90° |
Çevresel nem | Çalışma ve depolama: %35-85 RH (yoğuşmasız) |
Titreşim(dayanma) | Genlik 0.75mm,5-55Hz,3 eksen için ayrı ayrı 2 saat |
çorap(dayanmak) | 490m/s2 ,11 ms ayrı ayrı X,Y,Z yönü için üç kez |
Kabuk malzemesi | döküm alüminyum |
sertifika | CE |
paket | Karton kutu |
Net ağırlığı | Yaklaşık 100g (paketle birlikte) |
or avantajı
· 18 yılı aşkın enkoder üretim tecrübesi
· 20 yıldan fazla deneyimli mühendisler
· Profesyonel çalışma ekibi
· Yüksek kalite standardı
· Hızlı Tepki süresi
· Faydalı Model Patent Belgesi
· Kendi markası ve benzersiz markası
· Tüm modeller için CE sertifikası
· Hızlı teslimat tarihi
· Sevkiyat öncesi %100 tam denetim
Fabrika Enkoder Üretim Yeteneği
Ayda 5000 adet
-------- Üretim Hattı Kapasitesi
yılda 50000 adet
-------- Üretilen Gerçek Birimler (Önceki Yıl)
Ödeme şartları:
1. T/T, western union, kredi kartı, Paypal, vb.
2. Ödeme alındıktan sonra 3-5 iş günü
3. Kodlayıcılar hazır olduğunda sevk edilecektir
Dikkat edilmesi gereken hususlar
1. Güç kaynağı voltajını seçmelisiniz: DC5V veya DC8-30V
2. İçi boş mil kodlayıcıyı seçerseniz yaprak yay plakası model numarasını seçmelisiniz
3. Lütfen gerçekten kullandığınız motor hızını (RPM) belirtin.
4. Başka gereksinimleriniz varsa, lütfen ayrıntı parametresini sağlayın
