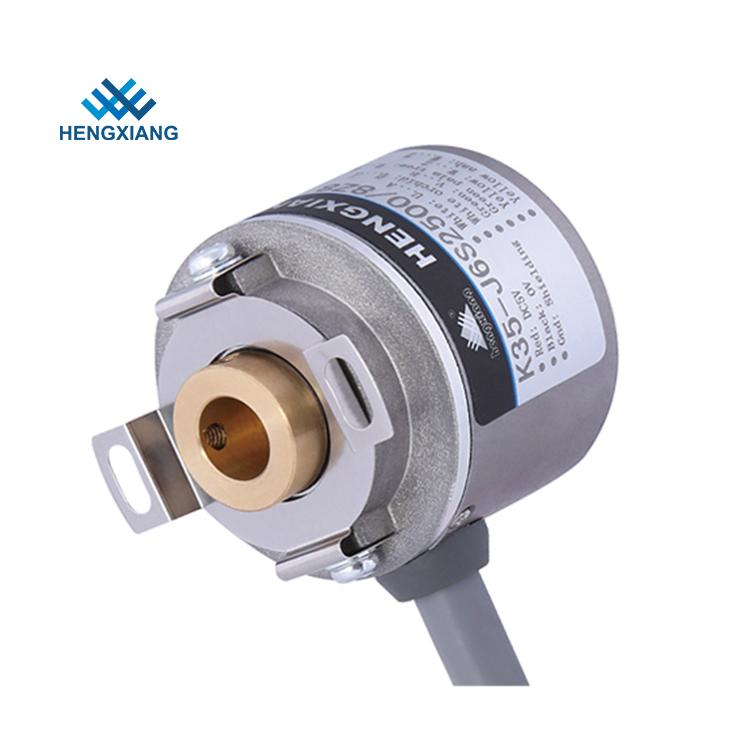

Blind Hole 6mm K35 Miniature Rotary Encoder 2500 Resolution 4 Poles

Kör Delik 6mm K35 Minyatür Döner Kodlayıcı 2500 Çözünürlük 4 Kutuplu

  • Vurgulamak

    dc motor mili kodlayıcı

    ,

    cnc döner kodlayıcı

  • Enkoder tipi
    Servo motor kodlayıcı
  • Dış çapı
    35mm
  • Kalınlığı
    35mm
  • Besleme gerilimi
    DC5V ve DC8 - 30V
  • İçi boş mil çapı
    6mm, 8mm; 10mm
  • Çıkış tipi
    Yandan kablo
  • Net ağırlık
    Yaklaşık 100g (paket)
  • Paket
    Karton kutu
  • Menşe yeri
    SHANGHAI, ÇİN
  • Marka adı
    HENGXIANG
  • Sertifika
    CE,ISO9001
  • Model numarası
    K35 elektrik motoru kodlayıcı
  • Min sipariş miktarı
    Sipariş başlatmak için 1 adet kodlayıcı
  • Fiyat
    negotiable
  • Ambalaj bilgileri
    her 1 parça tek karton kutuya doluydu
  • Teslim süresi
    Örnek sipariş için 3-5 iş günü, toplu sipariş için 7-15 iş günü
  • Ödeme koşulları
    D / A, D / P, T / T, Western Union, Kredi Kartı, Master Card, Paypal, vb
  • Yetenek temini
    Yılda 100 bin adet

Kör Delik 6mm K35 Minyatür Döner Kodlayıcı 2500 Çözünürlük 4 Kutuplu

K35 mini boyutu döner kodlayıcı kör delik 6mm 2500 çözünürlük ve servo motor için 4 direkleri

Bizim satış noktaları

  • 18 yıldan fazla kodlayıcı üretim tecrübesi
  • 20 yıldan fazla deneyimli mühendis
  • Profesyonel çalışma ekibi
  • Yüksek kalite standardı
  • Hızlı tepki süresi
  • Faydalı Model Patent Belgesi
  • Kendi markası ve eşsiz bir marka
  • Tüm modeller için CE sertifikası
  • İstemi teslim tarihi
  • 100% sevkiyat öncesi tam denetim

K35 enkoderin temel tüyü

Enkoder tipi: Artımlı enkoder

Dış çap: 35mm

Kurulum boyutu: 40mm (yay plakası 35T40); 29mm (35T29)

İçi boş mil tipi: kör delik

İçi boş mil çapı: 6mm, 8mm; 10mm

Çıkış fazı: Faz A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-

Besleme gerilimi: DC5V ve DC8 - 30V

K35 Serisi kodlayıcı Karakteristikleri

Öğeler Temel parametreler
Marka HENGXIANG
Besleme gerilimi DC5V ve DC8 - 30V
Çıkış tipi Yandan kablo
Çıkış modu NPN / PNP (Açık Kollektör Çıkışı)
Voltaj çıkışı
İtme-çekme çıkışı
hat sürücüsü (26LS31) TTL
hat sürücüsü (DC8-30V) HTL
TTL (DC5V) faz ABZ, UVW fazına geri döndü
Koruma sınıfı IP50
Kablo uzunluğu 500mm
Tüketim akımı 100mA MAX
En iyi yanıt frekansı 300KHz
İzin verilen dalgalanma ≤3% rms
Yük gerilimi ≤DC30V
Yalıtım gücü AC500V 60'lar
Yalıtım direnci 10 MQ
GND kodlayıcıya bağlanılmadı
Boşluk oranını işaretle % 45 -% 55
başlangıç ​​torku 5,9x'ten daha az 10-3 Nm
Girişim momenti 1x'ten az 10-6kg.m2
Şaft yükü Radyal 30N; Eksenel 20N
En İyi REV 5000rpm
Rulman ömrü Anma yükte 1,5x109 devir (2500 RPM'de 100000 saat)
Çevre sıcaklığı Çalıştırma: -20 ~ + 80 ° ; depolama: -25 ~ + 90 °
Çevresel nem İşletim ve depolama:% 35-85 RH (yoğunlaşmamış)
Titreşim (tahammül) Genlik 0.75mm, 5-55Hz, üç eksen için 2 saat ayrı ayrı
Çorap (tahammül) 490m / s2, X, Y, Z yönü için ayrı ayrı 11 ms üç kez
Kabuk malzemesi döküm alüminyum
belgeleme CE
paket Karton kutu
Net ağırlık Yaklaşık 100g (paket)

Fabrika Encoder Üretim Özelliği

Ayda 5000 adet

-------- Üretim Hattı Kapasitesi

Yılda 50000 adet

-------- Üretilen Gerçek Birimler (Önceki Yıl)

Neden bizi seçmelisiniz?

HENGXIANG markası - Güvenilir ortak
CE onaylı - avantajlı ürün kalitesi;
Hızlı teslimat - güçlü stok ürün yeteneği;

Fabrika doğrudan rekabetçi bir fiyat sunar;
Tek elden hizmet - verimli satın alma deneyiminiz için;

OEM tasarımı kabul edildi - özel tasarım, kendi markanız kabul edildi.

Üretim tarihi

Tam ödendikten sonra numune için 3-5 iş günü

Tam ödendikten sonra seri üretim için 7-15 gün
