Bazı K35 kodlayıcı parça numarası
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500 / 8
K35-J12E2500 / 6
K35-J4E1200
K35-J3V720
K35-J12C1024 / 8 DC5V
K35-J3NH1000

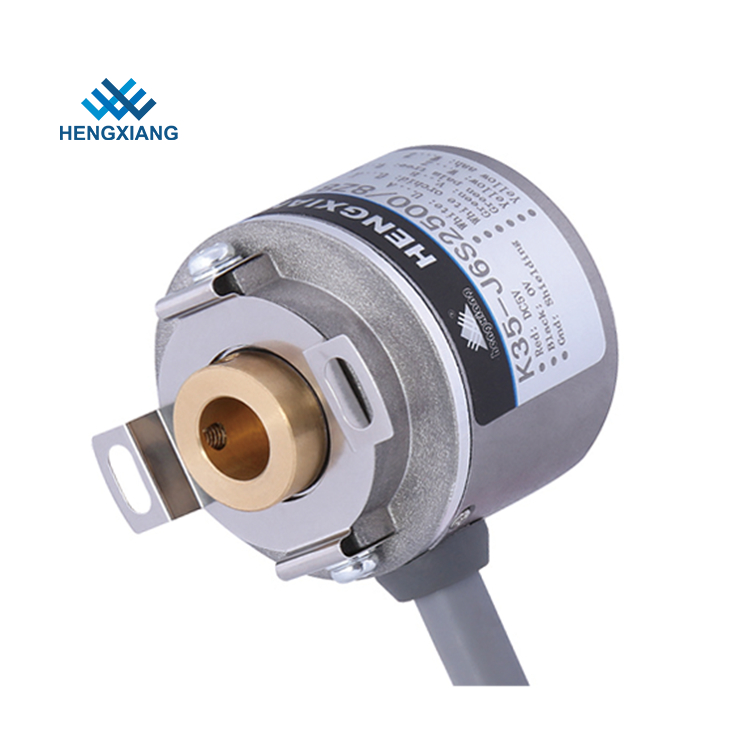

K35 servo motor kodlayıcı için şartname
Öğeler | Temel parametreler |
Marka | HENGXIANG |
Enkoder tipi | Artımlı kodlayıcı |
Dış çapı | 35mm |
Kalınlık | 35mm |
Kurulum boyut | 40mm (yay plakası 35T40); 29mm (35T29) |
İçi boş mil tipi | kör delik |
İçi boş mil çapı | 6mm, 8mm; 10mm |
çözüm | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000 oranında 1024, 1200'ü 2000, 2048; 2500; 4096, 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500 / 4, 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Çıkış aşaması | Faz A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
Besleme gerilimi | DC5V ve DC8 - 30V |
Yalıtım gücü | AC500V 60'lar |
Yalıtım direnci | 10 MQ |
GND | kodlayıcıya bağlanılmadı |
Boşluk oranını işaretle | % 45 -% 55 |
başlangıç torku | 5,9x'ten daha az 10-3 Nm |
Girişim momenti | 1x'ten az 10-6kg.m2 |
Şaft yükü | Radyal 30N; Eksenel 20N |
En İyi REV | 5000rpm |
Rulman ömrü | Anma yükte 1,5x109 devir (2500 RPM'de 100000 saat) |
Çevre sıcaklığı | Çalıştırma: -20 ~ + 80 ° ; depolama: -25 ~ + 90 ° |
Çevresel nem | İşletim ve depolama:% 35-85 RH (yoğunlaşmamış) |
Titreşim (tahammül) | Genlik 0.75mm, 5-55Hz, üç eksen için 2 saat ayrı ayrı |
Çorap (tahammül) | 490m / s2, X, Y, Z yönü için ayrı ayrı 11 ms üç kez |
Kabuk malzemesi | döküm alüminyum |
belgeleme | CE |
paket | Karton kutu |
Net ağırlık | Yaklaşık 100g (paket) |
Bizim avantajımız
Fabrika Encoder Üretim Özelliği
Ayda 5000 adet
-------- Üretim Hattı Kapasitesi
Yılda 50000 adet
-------- Üretilen Gerçek Birimler (Önceki Yıl)
Ödeme şartları:
1. T / T, western union, kredi kartı, Paypal, vb
2. ödeme alındıktan sonra 3-5 iş günü
3. Enkoderler hazır olduklarında gönderilecektir
Dikkat edilmesi gereken konular
1. Güç kaynağı voltajını seçmelidir: DC5V veya DC8-30V
2. içi boş mil kodlayıcı seçtiyseniz yaprak yay plakası model numarası seçmelisiniz
3. Lütfen gerçekte kullandığınız motor hızını (RPM) bildiriniz.
4. Başka gereksinimleriniz varsa, lütfen ayrıntı parametresini belirtin
