Vurgulamak
yüksek hızlı döner kodlayıcı
,göreceli döner kodlayıcı
-
anahtar kelimelereşmerkezli döner kodlayıcı
-
Dış çapı130 mm
-
Koruma sınıfıPaslanmaz çelik
-
İçi boş mil tipidelikten (önceden sıkıştırma halkası)
-
çözüm1024; 2048; 4096; 8192; 16384; 32768; 65536
-
İçi boş mil çapı48 mm, 55 mm, 60 mm;
-
Mil malzemesiPaslanmaz çelik
-
Sinyal devresiTTL, HTL
-
Menşe yeriSHANGHAI, ÇİN
-
Marka adıHENGXIANG
-
SertifikaCE,ISO9001
-
Model numarasıK130 Serisi konsantrik döner kodlayıcı
-
Min sipariş miktarı1 adet kodlayıcı
-
Fiyatnegotiable
-
Ambalaj bilgileriher 1 parça tek karton kutuya doluydu
-
Teslim süresiÖrnek sipariş için 3-5 iş günü, toplu sipariş için 7-15 iş günü
-
Ödeme koşullarıD / A, D / P, T / T, Western Union, Kredi Kartı, Master Card, Paypal, vb
-
Yetenek teminiYılda 100 bin adet
Paslanmaz Çelik Asansör Kodlayıcı, Delikli Konsantrik Döner Kodlayıcı
Teslim süresi
1. 1-10 örnekleri için: 3-5 iş günü
2. 20-50 seri üretim için: 7-10 iş günü
3. 100 adetten fazla için, üretim müşterilerle tartışılacak ve zamanında gemi
Fabrika Encoder Üretim Özelliği
Ayda 5000 adet
-------- Üretim Hattı Kapasitesi
Yılda 50000 adet
-------- Üretilen Gerçek Birimler (Önceki Yıl)
Fabrikamız hakkında
- "HENGXIANG" kodlayıcısının kendi markası
- ISO9001: 2000 Kalite Yönetim Sistemi Belgesi ve CE Belgesine Sahiptir.
- Buluş patentleri beş ve faydalı model patentleri beş
- Shanghai Yeni ve Yüksek Teknoloji Başarılar Dönüşüm Projesi geçti.
- Hedefimiz: Müşterinin ihtiyacını karşılamak, sosyal değer yaratmak, müşterilere özenle hizmet vermek ve kazan-kazan elde etmek.
- Şangay şehrinde bulunan
- 20-30 deneyimli işçi

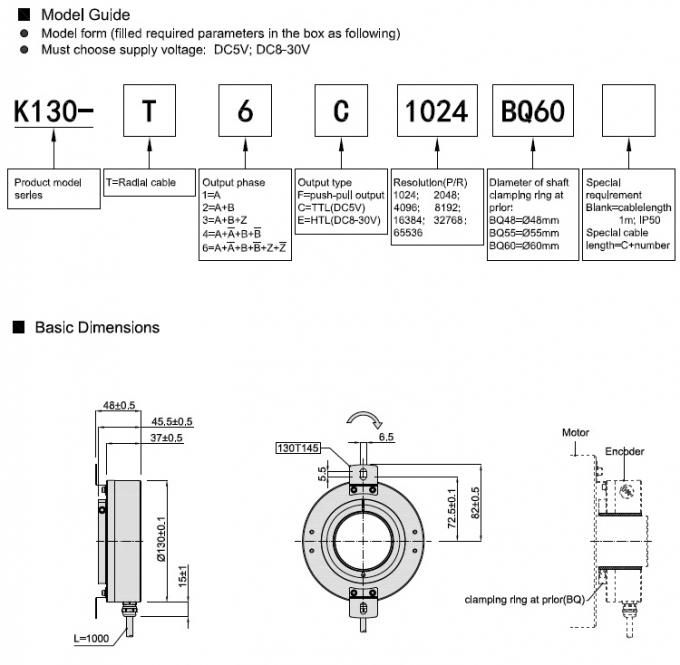

K130 Serisi döner kodlayıcının özellikleri
| Öğeler | Temel parametreler |
| Marka | HENGXIANG |
| Enkoder tipi | Artımlı kodlayıcı |
| Dış çapı | 158mm |
| Kalınlık | 43mm |
| Kurulum boyut | R85mm (yaylı plaka 158T170) |
| İçi boş mil tipi | delikten (önceden sıkıştırma halkası) |
| İçi boş mil çapı | 70mm, 75mm, 78mm, 80mm, 82mm |
| çözüm | 1024; 2048; 20000; 40000; 80000 |
| Tüketim akımı | 100mA MAX |
| En iyi yanıt frekansı | 300KHz |
| Yalıtım direnci | 10 MQ |
| GND | kodlayıcıya bağlanılmadı |
| başlangıç torku | 400 x 10-3 Nm'den az |
| Girişim momenti | 350x'den az 10-6kg.m2 |
| Şaft yükü | Radyal 90N; Eksenel 60N |
| En İyi REV | 3000RPM |
| Çevre sıcaklığı | Çalıştırma: -20 ～ + 80 ° ； depolama: -25 ～ + 85 ° |
| Çevresel nem | İşletim ve depolama:% 35-85 RH (yoğunlaşmamış) |
| Titreşim (tahammül) | Genlik 1.52mm, 5-55Hz, ayrı ayrı üç eksen için 2 saat |
| Çorap (tahammül) | 1960m / s2 (200g), X, Y, Z yönü için ayrı ayrı 11 ms |
| Mil Malzemesi | Paslanmaz çelik |
| Kabuk malzemesi | alüminyum alaşım |
| Kablo uzunluğu | 1000mm (ekranlı kablo) |
| Koruma sınıfı | IP50 |
| Kablo uzunluğu | 1M (kablo uzunluğu uygun şekilde eklenebilir |
| gerektirir, ancak bireysel olarak ödeme yapması gerekir) | |
| belgeleme | CE |
| paket | Karton kutu |
| Net ağırlık | Yaklaşık 1800g (paket) |
Kodlayıcı kurulumu için uyarı
1. Lütfen kurulumdan önce kodlayıcı özelliklerini dikkatlice okuyun
2. Enkoder hassas cihaza aittir, bu yüzden iç parçaları korumak için şok veya titreşimden kaçınmalıyız.
3. Güç kaynağı voltajı belirtilen aralıkta tutulmalıdır, yoksa enkoder tahrip olabilir.
4. Güç milini takarken koaksiyel gereksinimlere dikkat edin, lütfen esnek bağlantı kullanın ve enkodere zorla basmayın.
5. Alternatif akımın elektromanyetizma parazitini önlemek için enkoder koruma kablosu bağlanmalıdır, enkoder kabloları ayrı ayrı yerleştirilmelidir.
6. Kablo bağlantı şeması, katalogda belirtilen rengi mutlaka takip etmelidir, aksi halde enkoder iç devresi zarar görebilir
7. Kodlayıcı, çalışma sırasında güçlü manyetik alan, toz, yağ, su, yüksek (düşük) sıcaklık ve yakıcı veya yanıcı maddelerden ayrı olmalıdır.
8. Enkoder kablo sinyali zorla çekilemez veya bükülemez.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
