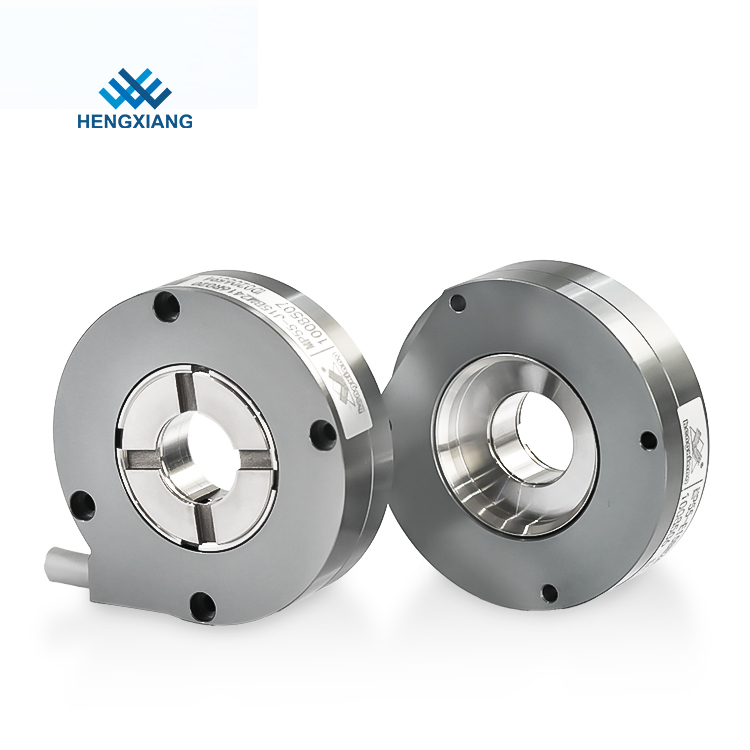

Though Hole Multi Turn Absolute Encoder MP55 24 16bits Servo Motor Robot

Delik Çok Dönüşlü Mutlak Enkoder MP55 24 16bit Servo Motor Robotu

  • Vurgulamak

    Çok Dönüşlü Mutlak Enkoder

    ,

    Mutlak Geçişli Delik Enkoderi

    ,

    Robot İçi Boş Şaft Mutlak Enkoder

  • Dış çapı
    55 mm
  • Kalınlık
    14,5 mm
  • Kurulum boyutu
    49,2 mm
  • İçi boş mil tipi
    Delikten
  • İçi Boş Mil Çapı
    14 mm; 15 mm; 19 mm; 20 mm; 24 mm
  • Çözünürlük
    çoklu dönüş: 1716=17+16Bit, 1916=19+16Bit,2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • İletişim
    B=BISS-C; B=BISS-C; S=SSI S=SGK
  • Elektriksel bağlantı
    Radyal soket
  • Çıkış modu
    S=tek dönüş
  • Koruma
    IP50
  • Menşe yeri
    Şangay, Çin
  • Marka adı
    HENGXIANG
  • Sertifika
    CE,ISO9001
  • Model numarası
    MP55
  • Min sipariş miktarı
    Siparişi başlatmak için 1 adet kodlayıcı
  • Fiyat
    negotiable
  • Ambalaj bilgileri
    her 1 parça tek karton kutuya paketlenmiştir
  • Teslim süresi
    Örnek sipariş için 3-5 iş günü, toplu sipariş için 7-15 iş günü
  • Ödeme koşulları
    D/A, D/P, T/T, Western Union, Kredi Kartı, Master Card, Paypal, vb.
  • Yetenek temini
    yılda 100 bin adet

Delik Çok Dönüşlü Mutlak Enkoder MP55 24 16bit Servo Motor Robotu

Delikli çok turlu mutlak kodlayıcı MP55 24 + 16 bit servo motor robot olmasına rağmen





  • Başvuru

    Servo motor, robot ve diğer endüstriyel otomasyonlar.

  •

    Özellik:

    MP55, dış çap için mekanik yumuşak bağlantı tasarımına sahiptir,yüksek hassasiyetMontaj mili için düşük gereksinim ile sınırlı alanda kurulum problemini çözebilen fotoelektrik mutlak enkoder.

    MP55'in montaj boyutu 49,2 mm'dir ve her ikisi de 4'er adetM2.5*12 cıvata.Kurulum ihtiyaçlarınıza göre doğru ürünü seçebilirsiniz.



☆ MP55 parametreleri

Öğeler Temel parametreler
Marka Hengxiang
Enkoder tipi Mutlak kodlayıcı
Dış çapı 55 mm
Kalınlık 14,5 mm
Kurulum boyutu 49,2 mm
İçi boş mil tipi Delikten
İçi boş mil çapı 14 mm;15 mm;19 mm;20 mm;24mm
Çözünürlük tek dönüş:17Bit, 19Bit,20Bit, 22Bit, 24Bit
çoklu dönüş: 1716=17+16Bit, 1916=19+16Bit,
2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
Arayüz E=SM08B-GHS-TB
İletişim B=BISS-C;S=SGK
Elektriksel bağlantı Radyal soket
Çıkış modu M=çok dönüşlü
S=tek dönüş
tarama prensibi yansıtıcı ızgara kodu
Kesinlik ±40"
Tepki hızı Normal eylem: 6000dk
RMS konum sinyali gürültüsü ±2@18 bit/r
İletişim saat frekansı ≤10MHz(BISS) veya ≤ 5MHz(SSI)
Başlangıç ​​zamanı tipik değer: 13ms
Mutlak konum örnekleme periyodu ≤75 ns
İzin verilen hız ≤32200 dev/dak (mekanik hız sınırı ile sınırlıdır)
Kablo Diferansiyel bükümlü çift kablo
Kablo uzunluğu 200mm-10000mm
Mekanik Bağlantı Rulmanlı ve çevrelenmiş kilitleme mili ile
Başlangıç ​​Torku 9.8×10'dan az-3Nm
eylemsizlik momenti 6,5×10'dan az-6kg.m.2
Mil yükü Radyal 30N;Eksenel 20N
dönüş hızı ≤6000rpm
Kabuk malzemesi Alüminyum
Ağırlık yaklaşık 90g
Çevre sıcaklığı Çalışma: -20~+95℃;Depolama: -25~+100℃
Çevresel nem Çalıştırma ve saklama: %35~85RH(Yoğuşmasız)
Titreşim Genlik 1.52mm, 5~55HZ,2h X,Y,Z yönü için ayrı ayrı
Şok 980m/s211ms, X,Y,Z yönü için ayrı ayrı üç kez
Koruma IP50



Delik Çok Dönüşlü Mutlak Enkoder MP55 24 16bit Servo Motor Robotu 0
☆ MP55'in boyutları

Delik Çok Dönüşlü Mutlak Enkoder MP55 24 16bit Servo Motor Robotu 1
