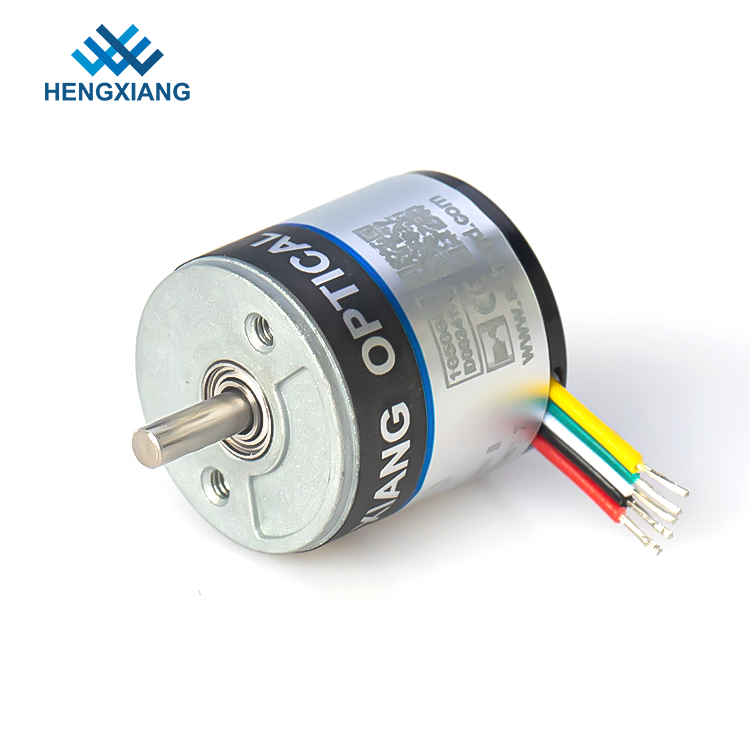

NPN dış çap 18mm mini döner kodlayıcı katı mil 2.5mm 60ppr 3.3Vdc
1, Çalışma prensibi:
Fotoelektrik kod diskinin merkezi bir şaftı tarafından, içinden bir halka, koyu yazıt bulunan, fotoelektrik verici ve alıcı cihazlar vardır, A, B, C, D'de birleştirilmiş dört sinüs dalgası sinyali grubu elde etmek için okunur, her bir sinüs dalgası farkı 90 derecelik faz farkı (360 derecelik bir çevresel dalgaya göre), A, B iki fazı üzerine bindirilmiş ters C, D sinyali, sinyalin kararlılığını artırabilir;diğer dönüş, sıfır konum referans konumunu temsil etmek için bir Z-fazı darbesi verir.
A ve B arasındaki faz farkı 90 derece olduğundan, A fazının önde mi yoksa B fazının önde mi olduğunu karşılaştırarak enkoderin ileri ve geri dönüşünü ayırt etmek mümkündür ve enkoderin sıfır referans konumu olabilir. sıfır darbe ile elde edilir.
1. Özellik: Mini artımlı kodlayıcı, içi boş mil, kurulumu kolay
2. Uygulama: Minyatür motor, otomasyon kontrolü için küçük alet.
3. Önemli parametreler: 18 mm dış çap, kalınlık 15,3 mm, içi boş/kör mil 2,5 mm, çözünürlük maks. 1600 ppr, besleme gerilimi DC5V;DC8-30V, koruma sınıfı IP50, kablo uzunluğu 150 mm
