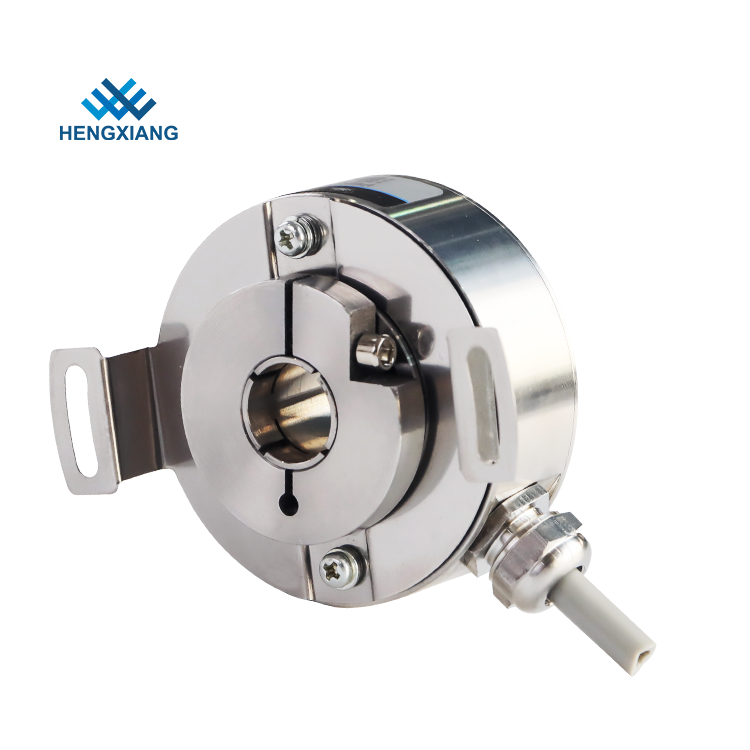

Aİçi Boş Şaft Kodlayıcı, aynı zamanda birdöner kodlayıcı, bir milin veya aksın açısal konumunu veya hareketini analog veya dijital koda dönüştüren elektro-mekanik bir cihazdır.
İki ana tip vardır: mutlak ve artımlı (göreli).
Mutlak kodlayıcıların çıkışı, şaftın mevcut konumunu göstererek onları açı dönüştürücüleri yapar.
Artımlı kodlayıcıların çıktısı, tipik olarak başka bir yerde hız, mesafe ve konum gibi bilgilere ek olarak işlenen şaftın hareketi hakkında bilgi sağlar.
Koruma sınıfı
IP67
çıkış aşaması
faz ±ABUVW
Başvuru
Tekstil endüstrisi, motorlar, paketleme makineleri, endüstriyel hatlar ve hatta düşük sıcaklık endüstrilerinde.
Enkoderin Sinyal Devresi
1. NPN Açık Kolektör -- NPN Açık Kolektör (NPN), bir NPN transistörlü bir çıkış devresine dayalı bir arayüzdür.
Açık kollektör, emitörü toprağa bağlı olan ve kollektörü çıkışa bağlı olan bir NPN transistörünün bağlantısız kollektör bağlantısıdır.
2. PNP çıkışı
PNP çıkışı, PNP transistörlü bir çıkış devresine dayalı bir arayüzdür.
3. Push-Pull çıkışı (HTL)
Yüksek Voltaj Transistör Mantığı, en yaygın olanı 24 V DC olmak üzere 10 ve 30 V DC aralığında bir voltaj kaynağı ile çalışır.
"Düşük", 0 V ile 3 V arasında ve "yüksek", VCC ile VCC - 3,5 V arasında bir çıkış olarak tanımlanır.
4. TTL RS-422 çıkışı
Bir transistör-transistör mantığında (TTL), hem mantıksal durum hem de amplifikasyon transistörler tarafından yapılır, dolayısıyla adı.
TTL çıkışı ya sabit bir 5 V voltajla ya da 10 ile 32 V arasında değişen bir voltajla beslenir. Bunun için düşük aralık ≤ 0,4 V ve yüksek aralık ≥ 2,4 V olarak tanımlanır.
Temel parametreler
Öğeler |
Temel parametreler |
Marka |
HENGXIANG |
Enkoder tipi |
Artımlı Tip |
Dış çapı |
50 mm |
Kalınlık |
27 mm |
İçi boş mil tipi |
şaft aracılığıyla |
İçi boş mil çapı |
10 mm; 12 mm; 14 mm; 15 mm (isteğe bağlı) |
Çözünürlük |
1000;1024;1250;2000;2048;2500;4096;5000;10000 |
çıkış aşaması |
1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
Besleme gerilimi |
DC5V;DC8-30V |
çıkış tipi |
Radyal kablo |
çıkış modu |
F=İt-çek;C=TTL(DC5V) |
E=HTL(DC8-30V) |
tüketim akımı |
100mA Maks;120mA Maks |
En iyi yanıt frekansı |
100kHZ;500kHz;600kHZ |
GND |
kodlayıcıya bağlı değil |
Başlangıç torku |
9.8×10-3 Nm'den az |
eylemsizlik momenti |
6,5×10-6 kg.m2'den az |
Çevre sıcaklığı |
Çalışma: -40~+90℃(tekrarlanabilir sargı kablosu: -10℃);Depolama: -45~+95℃ |
çevre nemi |
Çalıştırma ve saklama: %50~85 Bağıl Nem (yoğuşmasız) |
Koruma |
IP67 |
Kabuk |
Paslanmaz çelik |
sertifika |
CE |
paket |
Karton kutu |
Net ağırlık |
Yaklaşık 150g |
